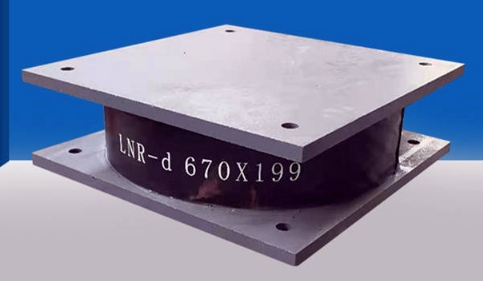

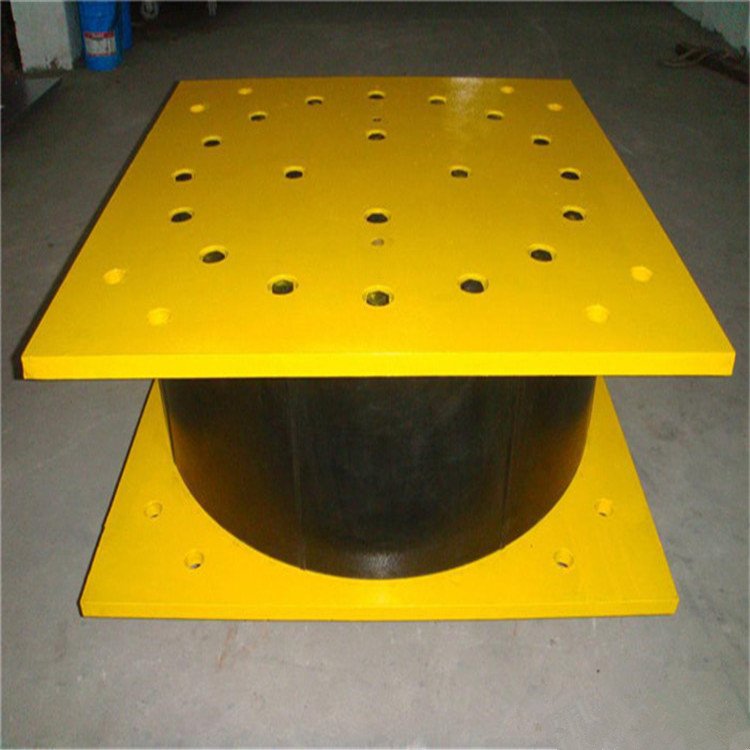

。LNR橡膠支座的水平變位能力是有的限值的,隨著變形的增大,支座水平受壓面積不斷減小,其所能提供的承載力也不斷減小,為提供承載能力,支座發生變位的大小支座的平面尺寸、橡膠的剪切強度相適應。LNR橡膠支座作為滯回型耗能裝置,只有在發生較大變形時,其耗能減震作用才能有效地發揮作用。要達到減震的目的,支座的剪切變形也很大,通常國外減、隔震橡膠支座的設計剪切變形常在100%一300%范圍內,而其破壞剪切變形甚至可達到500%。根據本課題試驗可知,由于我國考慮了安全系數及橡膠材料和制造工藝等原因,當r超過2一2.5后,支座即產生橡膠和鋼板剝離的現象,所以LNR橡膠支座的剪切變形r≤2.5。橋梁LNR水平分散力橡膠支座是連接橋梁上部結構與下部結構的重要部件，LNR水平力分散型橡膠支座能將橋梁上部結構的反力和變形(位移和轉角)可靠地傳遞給橋梁的下部結構，從而使結構的受力情況與理論計算圖式相符合。橋梁LNR水平分散力橡膠支座的布置主要和橋梁的結構形式有關，支座的布置合理與否將直接影響到支座的受力狀況，進而影響到橋梁的受力狀況，橋梁LNR水平力分散型支座的布置原則是既要便于傳遞支座反力，又要使支座能充分適應梁體的自由變形。
