橋梁伸縮縫L型
Z型橋梁伸縮縫，顧名思義是由斷面形狀類似拉丁字母“Z”的形狀的Mn16異型鋼軋制而成的
，比較C型和F型型伸縮縫強度更高，一般都配有錨固剛板
，
3204

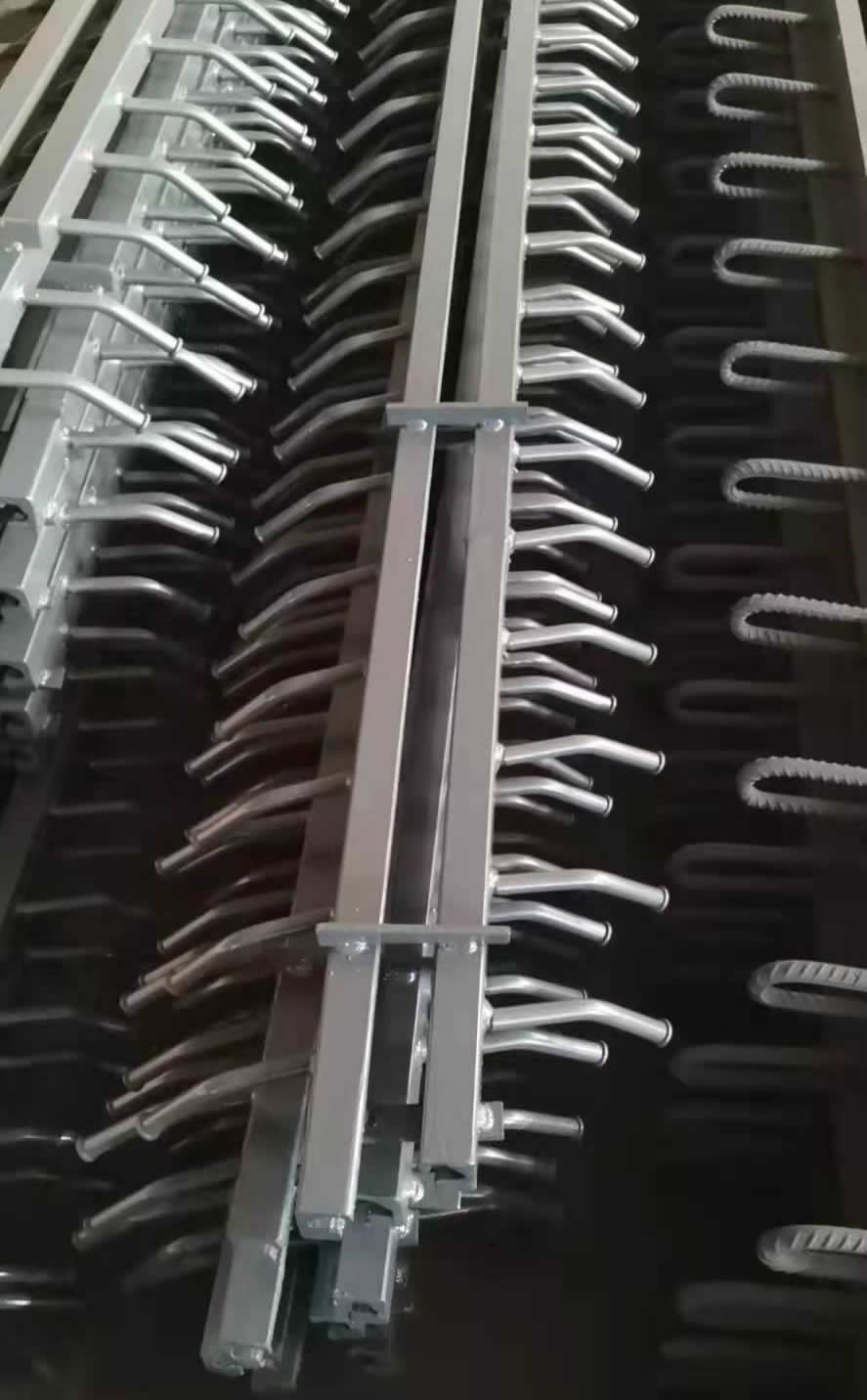

橋梁伸縮縫“L型”顧名思義是由斷面形狀類似拉丁字母“L”的形狀的Mn16異型鋼軋制而成的
，比較C型和F型型伸縮縫強度更高，一般都配有錨固剛板
，L型橋梁伸縮縫一般用于中大型橋梁
，常見伸縮距離為40-80mm。
伸縮縫的構造要求
1）要求伸縮縫在平行
、垂直于橋梁軸線的兩個方向
，均能自由伸縮，牢固可靠
，車輛行駛過時應平順
、無突跳與噪聲；
2）要能防止雨水和垃圾泥土滲入阻塞
；安裝
、檢查、養護
、消除污物都要簡易方便
。在設置伸縮縫處，欄桿與橋面鋪裝都要斷開
。
伸縮縫設計制造標準
1）橋梁伸縮縫的設計載荷:采用 JTJ01-881995《公路工程技術標準》規定的汽車超20級荷載進行設計
2）橋梁伸縮縫使用的異型鋼材為 16Mn 橋梁專用鋼材鋼材抗拉強度應不低于 480Mpa.
3）在橋梁伸縮縫裝置中結構中支承橫梁使用16Mn橋梁專用鋼材或45號鋼其容許彎曲能力不低于 210Mpa
4）橋梁伸縮縫的配件鋼材可使用與低于Q235強度鋼材
